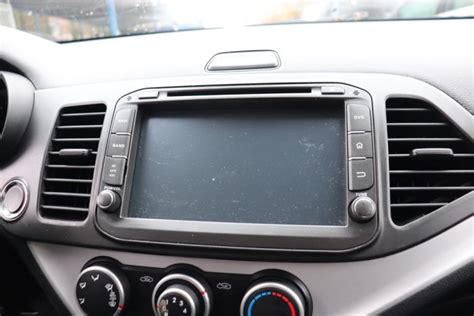

Bedankt voor uw aankoop bij inbouwnavigatie.com. Lees deze handleiding aandachtig door voor een correcte installatie van het product. We hebben ons best gedaan om deze handleiding zo compleet mogelijk te maken. Mocht deze handleiding informatie tekort komen of niet voldoende compatibel zijn met het product dat u hebt aangeschaft, laat het ons dan weten zodat we u handmatig kunnen informeren. Hieronder vindt u een gedetailleerde handleiding voor het inbouwen van een navigatiesysteem in uw Kia Picanto.
Belangrijke Mededeling
Voor het installeren van dit toestel is enige technische kennis vereist. Mocht u niet zeker weten of u voldoende technische kennis beheerst, raadpleeg een specialist of neem contact met ons op. Wij staan altijd klaar om u te ondersteunen. Het installeren van de radio doet u op eigen verantwoordelijkheid.
Stappen voor Installatie
Stap 1: Test de Automatische Functies
Zet de auto aan en test even uit of het toestel automatisch aan gaat. Is dit inderdaad het geval? Test dan ook even uit of het toestel automatisch uit gaat wanneer je de sleutel uit het contact haalt/de auto uit zet. Mocht dit niet het geval zijn, ga dan door met de volgende stap.
Stap 2: Controleer de CANBUS Decoder
Doe de zekering weer terug in de buis en sluit deze vervolgens. Pak nu een kniptang en knip de rode draad die naar de Canbus Decoder loopt (zwarte kastje met label ”Canbus Decode”). Let op: er zijn 2 rode draden die naar de Canbus Decoder lopen. De één is rood met zwart en de andere is enkel rood. Knip de rode draad. Test nu nogmaals uit of het toestel automatisch uit gaat wanneer je de auto uit zet.
Stap 3: CANBUS Ondersteuning
Het lijkt erop dat de CANBUS niet wordt ondersteund door je auto, in dit geval kun je nog maar 1 ding doen. Check of je radio 1 constante 12v+ krijgt en 1 geschakelde 12v+. De constante stroom moet op de dikke gele draad van de ISO stekker. De geschakelde 12v+ moet op de rode kabel van de ISO stekker zoals op de foto is weergegeven. Koppel de Canbus Decoder los. Nu moet het 100% werken maar dan zonder CANBUS. Dit houdt in dat o.a. Loop stap 1 en 2 eerst goed door voordat je begint aan stap 3. Negen van de tien keer moet het namelijk wel werken met Canbus. Neem eventueel contact met ons op wanneer je niet zeker weet of je het goed hebt gedaan.
Lees ook: Oorzaken ABS-lampje Kia
Veelvoorkomende Problemen en Oplossingen
Navigatieprogramma Start Automatisch Op
Via instellingen kunt u “Auto enter GPS” uitzetten. Heeft u de navigatieprogramma gebruikt dan dient u deze ook na het gebruik via de programma uit te zetten. Voortaan zal het toestel niet meer automatisch opstarten met navigatieprogramma.
Slechte Radio Ontvangst
Het is een vaak voorkomende probleem wanneer er een aftermarket radio wordt ingebouwd in een Volkswagen auto’s zonder zichtbare antenne op de dak. Dit komt omdat de onzichtbare antennes speciaal zijn ontworpen voor de originele Volkswagen radio’s. Meestal kan de radio signaal toch versterkt worden met een Phantom antenne versterker. De probleem met radio signaal ligt dus niet aan onze systemen want bij alle overige auto’s met een dakantenne is de radio signaal heel goed.
Tijd Niet Instellen
Via instellingen dient u naar GPS info te gaan en daar auto sync uitzetten. Daarna kunt u via de tijdinstellingen wel de tijd handmatig gaan instellen.
GPS Antenne Werkt Niet
Via de instellingen kunt u zien of de bereik van de antenne goed is. Dat kunt u zien bij GPS Info. Als het goed is moet er bij GPS status “OK” staan. Is dat niet het geval dan is de GPS antenne niet goed aangesloten of geïsoleerd. Controleer de aansluitingen en plaats de GPS antenne buiten het dashboard.
Navigatieprogramma Start Niet Op
Gaat u voor het eerst gebruik maken van de navigatieprogramma? Dan moet u eerst via “Setup” naar Navi Path en dan .exe bestand aanklikken. Daarna kunt u gebruik maken van de navigatieprogramma.
Lees ook: Picanto Start Niet: Diagnose
Accu van de Auto Leeg
U kunt 2 dingen proberen:
- De rode kabel van de navigatiesysteem heeft een zwarte koker met een zekering erin, haal de zekering eruit doe de sleutel in de contact, zet de contact aan en kijk of de navigatie aan gaat. Als de navigatie aangaat is het ook belangrijk dat die automatisch uit gaat wanneer de sleutel niet meer in het contact zit. Haal de sleutel uit de contact en kijk of de navigatie uitgaat. Als de navigatie helemaal uit gaat dan is dus de zekering overbodig en laat u de zekering eruit, nu zal de accu niet meer leeg gaan.
- De beste oplossing is een geschakelde draad draad trekken en die aansluiten op de rode kabel van de radio en de zekering erin laten, daarna moet u de rode kabel wat uit de canbus kastje komt en naar de navigatie gaat doorknippen zodat er niet dubbelstroom wordt doorgevoerd naar de navigatie. Als u het op deze manier aansluit zal uw accu gegarandeerd nooit leeg gaan door de navigatiesysteem.
Navigatie Onthoudt Instellingen Niet
We zijn bezig met de beschrijving sorry voor het ongemak.
Achteruitrijd Camera Uitschakelen
Knip het roze kabeltje door daarmee schakelt u de achteruitrijd camera uit.
Kia kaartnavigatiehandleiding - kaartinstellingen, huisadres, toeristische punten, POI zoeken
Kia Picanto 2011-2018 Navigatie: Apple Carplay en Android Auto

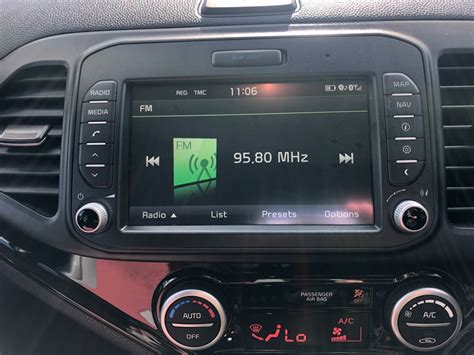

De AV-D040-Q autoradio met navigatie is een perfecte vervanger voor de originele Kia Picanto 2011-2018 autoradio.
Belangrijkste Kenmerken:
- Draadloze Carplay en Android Auto: Veilige toegang tot navigatie, bellen en muziek.
- Eigen Software: Betrouwbare en gebruiksvriendelijke interface.
- Krachtige Octa Core Processor: Snelle opstart en werking zonder haperingen.
- 9-inch Qled Scherm: Gedetailleerde weergave.
- FM en WEB Radio: Luister naar FM stations of gebruik web radio applicaties.
- DSP Sound: Optimale geluidskwaliteit met extra aansluitingen voor speakers en versterkers.
- BT 5.0: Voor handsfree bellen en muziek streamen.
- Perfecte Pasvorm: Overname van stuurbediening en automatische aan/uit functie.
- Voor- en Achteruitrijcamera Aansluiting: Automatische weergave bij achteruitrijden.
Technische Specificaties
| Specificatie | Details |
|---|---|
| Processor | Octa-core (tot 2.5 GHz) |
| RAM | 4GB DDR4 |
| Opslag | 64GB |
| Scherm | 9-inch QLED Capacitief Touchscreen (1280x800) |
| Versterker | ST TDA7388 (4x50 Watt) |
| Connectiviteit | Dual-band wifi (2.4 GHz en 5.8 GHz), Bluetooth 5.0 |
Wat Zit in de Verpakking?
- Kia Picanto 2011-2018 navigatie Apple Carplay en Android navigatie (AV-D040Q) inclusief paneel
- FM verloopstekker
- Canbus connector met overname stuurbediening
- GPS antenne en 4G antenne
- RCA connector voor aansluiten camera/versterker
- USB verlengkabels en microfoon
- Handleiding
Spraakherkenning
Met behulp van spraakherkenning kunt u het audio/videosysteem (radio, cd, usb, iPod), de navigatie en andere hiervoor geschikte systemen zoals de telefoon handsfree bedienen.
Lees ook: Oplossingen voor een defecte Kia Picanto sleutel
Let op het volgende om de beste resultaten met spraakherkenning te bereiken:
- Zorg ervoor dat het auto-interieur zo rustig mogelijk is. Sluit de ramen om zoveel mogelijk omgevingsgeluid (verkeerslawaai, trillingen e.d.) te weren waardoor het systeem gesproken commando's niet goed kan herkennen.
- Wacht eerst het piepje af voordat u een gesproken commando geeft. Anders wordt het commando niet goed herkend.
- Spreek normaal zonder pauzes tussen de woorden.
Gesproken commando's geven:
- Druk op de afstandsbediening op het stuurwiel op de spraakherkenning knop.
- Volg de instructies.
Navigatie Updates
Per jaar investeert de Nederlandse overheid € 2 tot 3 miljard in nieuwe wegen en verbeteringen van wegen. Dat zijn heel wat nieuwe kruisingen, rotondes en routes. Een jaarlijkse update van het navigatie- en infotainmentsysteem van je auto is dus écht een must.
- Met een verse navigatiekaart win je tijd.
- Een up-to-date navigatiesysteem maakt je rit zo kort en efficiënt mogelijk. Daarmee bespaar je stroom of brandstof en dus cash geld. Laden en tanken wordt er zelfs goedkoper van, omdat je heel eenvoudig de voordeligste adresjes vindt. Dat scheelt al snel meerdere euro’s op een volle accu of tank.
- Een up-to-date navigatiesysteem kent precies alle interessante nuttige plaatsen op jouw route. Zoals dat leuke nieuwe restaurantje (mét laadpaal) voor je lunchbreak. Het weet ook welke restaurants of winkels inmiddels zijn gesloten.
- Tijdens een software-update krijgt je naast de laatste kaart-update ook een upgrade van je infotainmentsysteem.
Bij elke nieuwe Kia met navigatie krijg je gratis 7 jaar kaartupdates. Regelmatig is er een software- en kaartupdate voor jouw Kia beschikbaar. Zo krijg jij altijd de beste route en blijft je infotainmentsysteem lekker snel werken.
