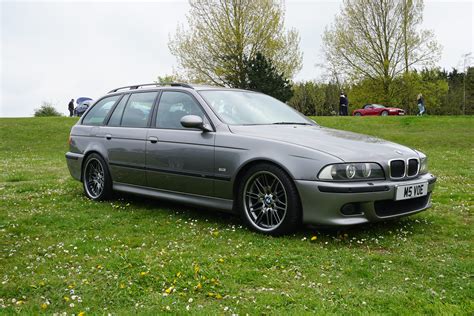

Het verbeteren van de audio in een BMW E39 Touring kan een aanzienlijke upgrade zijn, vooral als je streeft naar een voller en zuiverder geluid. Veel eigenaren van deze auto's ervaren dat de standaard speakers tekortschieten, waardoor de behoefte ontstaat aan een meer robuuste audio-oplossing. Hieronder volgt een uitgebreide gids over hoe je een subwoofer en nieuwe speakers kunt inbouwen, inclusief de nodige stappen en overwegingen.
Voorbereiding en benodigdheden
Voordat je begint, is het belangrijk om een duidelijk beeld te hebben van wat je wilt bereiken. Wil je een bonkende house-car, of gaat het je puur om het volle en zuivere geluid dat je nu mist? Dit bepaalt de keuze van je componenten en de aanpak van de installatie.
Componenten
- Subwoofer: Kies een subwoofer die past bij je wensen. Een populaire optie is de Pioneer TS-WX210A, die makkelijk weg te werken is.
- Versterker: Een versterker is essentieel om de subwoofer en eventueel de nieuwe speakers aan te sturen.
- Speakers: Vervang de bestaande speakers in de portieren en eventueel in de hemelbekleding achterin. Audison Prima APBMW speakersets zijn speciaal ontworpen voor BMW en Mini modellen.
- High/Low Converter: Indien je radio geen RCA-uitgangen heeft, is een high/low converter nodig om het signaal van de speakers om te zetten naar een geschikt niveau voor de versterker.
- Radio-inbouw-paneel: Indien je een andere radio wilt inbouwen, is dit paneel noodzakelijk.
- BMW Actief systeem Adapter: Voor BMW's met een versterkt/actief systeem zoals Harman Kardon.
- BMW verlengkabel: Nodig als de radiotuner zich achterin je BMW bevindt.
Gereedschap en materialen
- Schroevendraaiers (Torx en kruiskop)
- Dopsleutelset
- Platte stuk plastic om panelen los te wrikken
- Connectors
- Stroomdraad
- Tulpstekkers (RCA)
- Kabelstripper
- Klitteband om de versterker vast te zetten
Stappenplan voor de installatie
Hieronder volgt een gedetailleerd stappenplan voor het inbouwen van een subwoofer en het upgraden van de speakers in je BMW E39 Touring.
E39 528i: HOE EEN SUBWOOFER INSTALLEREN OP EEN OEM BMW HIFI-VERSTERKER EENVOUDIGE INSTALLATIE
1. Voorbereiding van de achterkant van de auto
- Klap de linkerkant van de achterbank naar voren en haal het 'zijkussen' los. Dit is het kussen waar de veiligheidsgordel overheen valt.
- Trek dit deel boven uit de kap van de gordelspanner en vervolgens los richting de voorkant van de auto.
- Je ziet nu direct de kabelboom zitten, maar belangrijker: er zitten twee drukklemmen en 1 schroef waarmee het zijpaneel vast zit.
- Haal eerst de binnenste, kleine ronde pin uit de drukklemmen, en vervolgens het deel wat daar onder zit.
2. Verwijderen van de zijpanelen in de achterbak
- Open de achterbak en haal het paneel los dat op de D-stijl zit. Dit doe je door de schroef los te halen die op de plek zit waar je de rollo vastzet als je 'm uittrekt.
- Wrik het paneel van boven naar beneden los (gebruik een plat stuk plastic om voorzichtig te wrikken).
- Haal de kap linksachter in de achterbak weg (degene die je met de knop los kunt klikken).
- Draai de twee schroeven los die bovenaan onder het plastic rooster zitten (een grote torx schroef en een normale kruiskop).
- Haal je rollo uit de auto.
- Draai de twee torx schroeven los op de plek waar de rollo aan de linkerkant vastklikt.
- Draai de kruiskop los die vlak naast de gordelspanner zit.
- Maak het paneel van de C-stijl los (de gordel loopt hierdoor). Dit werkt hetzelfde als het paneel van de D-stijl, maar zonder schroeven, enkel pluggen.
- Haal de schroef los op de plek waar het rooster ophoudt en haal het rooster eruit.
3. Aftakken van de speakerkabels

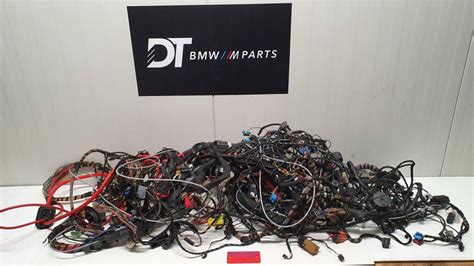

- Zoek de kabelboom die afsplitst doormiddel van een stekker.
- Haal de stekker los en knip de draden ongeveer op 10cm door.
- Voorzie de draden van connectors.
- Sluit de stekker weer aan en verbind de connectors.
4. Aansluiten van de subwoofer
- Sluit de high/low converter aan op de afgetapte speakerkabels.
- Trek een stroomdraad van de accu naar de achterbak voor de permanente voeding van de subwoofer.
- Tap de paars/witte kabel achterin af voor het signaal dat de subwoofer inschakelt wanneer het contact aan is.
- Sluit de RCA-kabels aan van de high/low converter op de subwoofer.
5. Installatie van de versterker
De versterker kan bij de touring achter de achterbank geplaatst worden. Zorg ervoor dat de versterker stevig is bevestigd om trillingen en losraken te voorkomen. Dit kan met klitteband of door de versterker vast te schroeven.
6. Vervangen van de speakers
Vervang de bestaande speakers in de portieren en eventueel achterin de hemelbekleding. Gebruik de Audison Prima APBMW speakersets voor een optimale pasvorm en geluidskwaliteit. Let op dat de nieuwe speakers mogelijk andere bevestigingspunten hebben dan de originele speakers.
Lees ook: Audio Upgrade voor BMW E87
7. Afwerking en testen
- Werk alle kabels netjes weg en zet de panelen weer terug.
- Test de audio-installatie om er zeker van te zijn dat alles correct is aangesloten en werkt.
- Stel de versterker en subwoofer in naar je persoonlijke voorkeur.
Tips en aandachtspunten
- Fase van de speakers: Experimenteer met het omwisselen van de fase van een van de kanalen om de bass te optimaliseren.
- Underpowered radio: Als je merkt dat de subwoofer underpowered is, trek dan een kanaal van de RCA-stekkers los.
- Kwaliteit van de tracks: De kwaliteit van de audio is sterk afhankelijk van de kwaliteit van de tracks die je afspeelt.
- Trillende kofferdeksel: Vul de kofferdeksel op om trillingen te verminderen.
- Originele bekabeling: Overweeg om aparte kabels te trekken voor de versterker en subwoofer, vooral als de versterker krachtig is.
Alternatieven
- Actieve Subwoofer onder de stoel: Een versterkte subwoofer voor onder de stoel met een hi-ingang is een compacte oplossing.
- Subwoofer in het reservewiel: Bouw de subwoofer in het reservewiel voor een nette integratie.
Producten en accessoires
Hieronder een overzicht van producten en accessoires die je kunt overwegen bij het inbouwen van een subwoofer in je BMW E39 Touring.
| Product | Omschrijving |
|---|---|
| Audison Prima APBMW X4E | Coaxiale speakerset 2-weg, speciaal ontworpen voor BMW of Mini met Large Basket. |
| Audison Prima APBMW K4E | 2-weg composet voor BMW en Mini LargeBasket upgrade systeem. |
| Audison Prima APBMW S8-4 | Subwoofer 200mm 4 Ohm voor diverse BMW en Mini modellen. |
| Audison Prima APBMW S8-2 | Subwoofer van 200mm / 8 inch met 300 watt Maximaal, speciaal voor BMW en Mini. |
| Audison Prima APBMW K4M | 2-weg composet voor BMW met SmallBasket. |
| BMW verlengkabel | Verlengkabel voor het installeren van een nieuwe autoradio (6,5 meter). |
Met deze uitgebreide gids ben je goed voorbereid om een subwoofer en nieuwe speakers in te bouwen in je BMW E39 Touring. Succes met de installatie en geniet van je verbeterde audio-ervaring!
