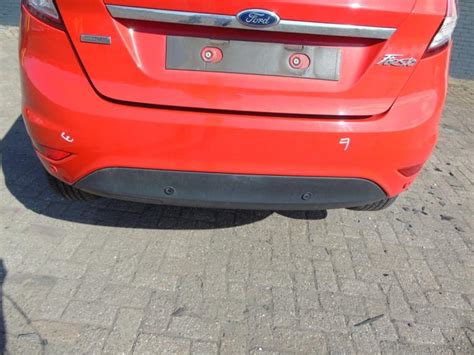

Het demonteren van de achterbumper van een Ford Fiesta kan nodig zijn voor verschillende redenen, zoals het vervangen van de bumper, het installeren van een trekhaak, of het uitvoeren van reparaties aan de achterkant van de auto. Deze handleiding biedt een stapsgewijze uitleg van het proces.
Benodigdheden en Voorbereiding
Voordat je begint, zorg ervoor dat je de juiste gereedschappen bij de hand hebt. Dit omvat doorgaans een schroevendraaier (kruiskop en torx), een dopsleutelset, en eventueel WD40 om vastzittende onderdelen los te maken. Het is ook handig om een standaard te hebben om de bumper op te plaatsen na demontage, om beschadiging te voorkomen.
Stappenplan voor het Demonteren van de Achterbumper
Volg deze stappen om de achterbumper van je Ford Fiesta veilig te demonteren:
Stap 1: Losmaken van de bevestigingspunten in de wielkast
Het makkelijkste is om eerst het achterwiel te verwijderen, dat geeft iets meer ruimte. Ik heb spatlappen, dus dan komt er in de eerst stap een kruiskopschroefje en een schuifje langs die je dus niet hebt als je geen spatlappen hebt. Draai de kruiskop en de torx schroeven los, en druk het schuifje er af.
Stap 2: Verwijderen van de bekleding en moertjes
Trek de bekleding achter de rand van de bumper vandaan. Daarachter vind je een moertje (A) en een plastic pin (B). Draai het moertje van de bout af, en draai de fitting van het mistlicht een kwart slag naar links, en trek hem er uit.
Lees ook: Alles over de Fiat 500 Sierlijst
Stap 3: Losdraaien van de plugjes
Draai de plugjes op en onder de bumper los. Dit zijn hele makkelijke plugjes! Je moet er zo min mogelijk druk op zetten met de schroevendraaier. Als je het schroefje er uit gedraaid hebt kun je het plugje er uit trekken. Er zitten er 4 aan de bovenkant, en 2 aan de onderkant van de bumper. Als je deze plugjes later weer bevestigd is het een kwestie van: plugje er in drukken, en gewoon met de hand het schroefje in het plugje drukken!
Stap 4: Verwijderen van de bumper
Trek nu voorzichtig links en rechts de bumper iets naar buiten totdat de plastic pin (B) zoals beschteven in stap 2 uit zijn gat loskomt. De bumper kan nu achterwaarts worden verwijderd. Denk om de eventuele trekhaak!! Zet het wiel er weer aan, en herhaal deze stappen aan de andere kant.
Let op: Tijdens het losnemen uit de houders, kan de achterbumper vallen en beschadigd raken. Ondersteun de achterbumper dus goed zodat deze niet valt.
Ford Fiesta 2017 Mk 7.5 Achterbumper verwijderen.

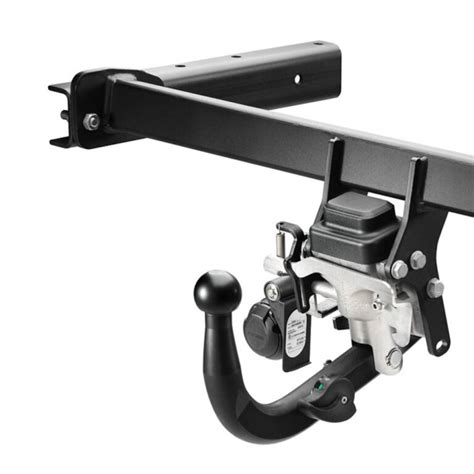

Montage van een Trekhaak
Het montageproces van de trekhaak begint in veruit de meeste gevallen met de demontage van uw achterbumper. In de montagehandleiding geven we in veruit de meeste gevallen exact aan waar de montagepunten van de achterbumper zich bevinden. In veruit de meeste gevallen lukt het om een trekhaak te ontwikkelen met de juiste pasvorm ten opzichte van de achterbumper. Soms blijkt dit helaas onmogelijk en moet u een bumperuitsnede maken om ruimte te maken voor de huls of om een doorgang te creëren voor de kogel. In die gevallen leveren we bijna altijd een bumpersticker, welke exact de afmetingen heeft van de noodzakelijke uitsnede. Deze bumpersticker kunt u aan de binnenzijde van de achterbumper plakken en biedt een enorm tijdsvoordeel. Instructies over plaatsing kunt u vinden in de montagehandleiding en/of op de sticker zelf. Zorg er altijd voor dat de bumperuitsnede netjes wordt afgewerkt.
Dwarsbalk en Bevestigingspunten
De dwarsbalk moet u op verschillende plekken onder de auto met bouten vastzetten op door de autofabrikant aangegeven bevestigingspunten. De dwarsbalk beschikt daarom over voertuig specifiek gemaakte zijplaten. Per type auto verschilt de verankering van deze zijplaten aan het chassis vanwege de plaatsing van de bevestigingspunten en ook het aantal. Volg de montagehandleiding voor de juiste werkwijze. Voor aanvang van het plaatsen van de dwarsbalk is het goed deze eerst goed te controleren. Om het schroefdraad van de bevestigingspunten te beschermen tijdens het lakproces worden deze afgedicht met rubberen dopjes. Om een goede en langdurige montage te garanderen, is het vervolgens zaak dat u de raakvlakken van de dwarsbalk met het chassis van de auto goed reinigt. Incidenteel kan het voorkomen dat u nog een extra gat in de dwarsbalk moet boren. Om roestvorming te voorkomen, is nabehandeling van deze gaten noodzakelijk.
Lees ook: Achterbumper vervangen Renault Clio: Zo doe je het
Huls en Stekkerplaat
Ook voor de montage van de huls geldt, dat deze volgens de montagehandleiding gedaan moet worden om een veilige constructie te garanderen. Aandachtspunt hierbij is dat u beide bouten om de huls mee te bevestigen ook door de zijplaten van de dwarsbalk steekt. Als dit niet het geval is, zit de huls niet vast en kan de kogel niet op de juiste positie aangebracht worden. De huls dient u ook met vastgestelde aanhaalmomenten af te monteren. Om een veilige constructie en eventuele wegdraaibaarheid achter de bumper te garanderen geldt ook voor de montage van de stekkerplaat dat u deze volgens de montagehandleiding uitvoert.
Kogel en Controles
Het volgen van de montagehandleiding is bij de montage van de kogel eveneens cruciaal. Alleen dan kunnen we een veilige constructie garanderen. Aandachtspunt hierbij is dat de montage van de kogel ten allen tijde uw laatste werkzaamheid is en dus pas plaatsvindt wanneer u de bumper reeds heeft teruggeplaatst. Na de montage van de trekhaak moet u nog verschillende controles uitvoeren. Check eerst of alle bevestigingsmaterialen daadwerkelijk gebruikt zijn. Kijk vervolgens of u de montage spelingsvrij heeft uitgevoerd. Als beide voor elkaar zijn, test dan de werking van de trekhaak indien u een afneembaar of wegdraaibaar systeem gemonteerd heeft. Controleer ten slotte of de stekkerdoos inderdaad achter de bumper weg te draaien is.
Parkeerhulp
U hoort een onderbroken signaal wanneerde afstand tussen de achterbumper eneen obstakel ca. 150 cm bedraagt of ca.50 cm aan de zijkanten. Wanneer deafstand kleiner wordt, volgen de signalenelkaar sneller op. Een voortdurend signaalweerklinkt op een afstand van minder dan30 centimeter tot de achterbumper.
N.B.: Wanneer u drie seconden lang eenhoge pieptoon hoort, duidt dit op eenstoring. Het systeem wordt uitgeschakeld.Laat het systeem onmiddellijk door eengoed opgeleide monteur controleren.
Manoeuvreren met parkeerhulp
U hoort een onderbroken signaal wanneerde afstand tussen de achterbumper eneen obstakel ca. 150 cm bedraagt, 80 cmtussen een obstakel en de voorbumperof 50 cm aan de zijkanten. Wanneer deafstand kleiner wordt, volgen de signalenelkaar sneller op. Een voortdurend signaalweerklinkt op een afstand van minder dan30 centimeter tot de voor- enachterbumper.
Lees ook: Complete Gids Achterbumper Vervanging
N.B.: Wanneer een hogewaarschuwingstoon drie seconden langklinkt en het lampje in de schakelaarknippert, duidt dit op een storing. Hetsysteem wordt uitgeschakeld.
Trekhaak Handleidingen en Aansluitschema's
Als je opzoek bent naar een trekhaak en of kabelset die voor jouw auto geschikt is, dan is het soms ook handig om alvorens de handleiding te bekijken. En zeker als je deze zelf wilt gaan monteren. Een aansluitschema wordt normaal gesproken bij een trekhaak meegeleverd maar is ook online te vinden. Dit is zeker noodzakelijk en handig als je een 2e hands trekhaak hebt aangeschaft. Denk bijvoorbeeld aan de informatie over het te bevestigingsmateriaal en het aandraaimoment van de bouten en moeren, of welke onderdelen je van de auto moet demonteren om er goed bij te kunnen komen.
Bekende Merken en Handleidingen
Van de meeste bekende merken in het A-segment trekhaken en bekabeling zijn merken als Bosal, Oris, Thule, Brink, GDW, Erich Jaeger, Jaeger-Automotive en Westfalia. Van deze merken kan je de handleiding meestal vinden bij diverse auto onderdelen leveranciers online. Deze staan vermeld bij het product informatie in PDF format. Zoeken op kenteken is het makkelijkste. Dit werkt alleen voor Nederlandse kentekens. De PDF file kan je openen met onder andere Adobe Reader. Indien je geen Adobe Reader® hebt kan je deze hier gratis downloaden.
Westfalia automotive: heeft de montagehandleiding trekhaak en kabelset op de eigen site staan, click hier en kom direct op de pagina en zoek het modelnummer van de gewenste trekhaak.
GDW Towbars: heeft de montagehandleiding voor het plaatsen van een trekhaak op de eigen site staan. Click op de link hier om er direct heen te gaan.
Steinhof: deze Poolse fabrikant heeft de montagehandleiding van de trekhaken op de eigen site staan. Click op de link hier en ga er direct naartoe.
Umbra Rimorchi: heeft een ruim aanbod trekhaken voor de meeste autoâs en campers. De handleiding van de trekhaak staan op hun site. Click hier op de link en ga direct naar dit Italiaanse merk.
Auto-Hak: dit is een Poolse fabrikant van trekhaken. Voor een montage handleidingen van hun trekhaken hier de link.
Jaeger Automotive: â Een aansluitschema van het merk Jaeger click op de link hier en ga direct naar hun site.
ECS Electronics: â Voor een goedkoper alternatief trekhaak bekabeling dan de bekende premium merken kan je ook het Nederlandse merk ECS overwegen.
Westfalia Automotive: â Voor een handleiding van Westfalia click hier en ga direct naar de pagina op hun site en zoek het bij de product vinder.
GDW Towbars: â Voor een handleiding kabelset van het merk GDW click op de link hier en ga direct naar hun site.
Erich-Jaeger: voor een kabelset schema van Erich-Jaeger click hier en ga direct naar dit merk.
RMC Trekhaak
De RMC trekhaak staat voor ârear mount connectorâ en is speciaal ontworpen voor autoâs welke geen aanhanger mogen trekken. Autoâs met Hybride aandrijving of volledig elektrische autoâs en ook sommige benzine autoâs wat meestal sportautoâs betreft zijn hier niet altijd op gebouwd. Enkele voorbeelden waarbij de auto niet geschikt is voor het trekhaken van een aanhanger zoals een Citroën e-C4 III, Hyundai KONA Hybrid, Volkswagen Beetle, Toyota Aygo of Kia Niro 1. Deze autoâs mogen dan ook absoluut geen aanhangwagen trekken. Gezien de meeste van deze autoâs wel een verticale last mogen dragen. Genaamd kogeldruk.
De RMC trekhaak beschikt meestal over een pin op de kogel of 2 aan de zijkant hiervan. De pin voorkomt dat een aanhangerkoppeling er niet op bevestigd kan worden. Hierdoor passen soms ook niet alle flessendragers omdat deze kunnen verschillend van het soort koppeling. Het is verstandig om eerst uit te zoeken welke fietsendrager hiervoor wel geschikt zijn. RMC trekhaken heb je van de merken Brink, Oris, Bosal en ook GDW.
