Het inbouwen van een achteruitrijcamera in uw Ford Custom kan het parkeren en manoeuvreren aanzienlijk vereenvoudigen. Paaltjes, fietsen en lage muurtjes worden zichtbaar op een scherm in de middenconsole. Het systeem brengt moeilijk zichtbare objecten in beeld en tekent virtuele lijnen om het inparkeren te vergemakkelijken, zelfs in de kleinste plaatsen.
De camera wordt automatisch geactiveerd wanneer de achteruitversnelling gebruikt wordt. In dit artikel bespreken we de mogelijkheden voor het installeren van een aftermarket achteruitrijcamera in uw Ford Custom, inclusief de benodigde stappen en instellingen.
Parkeersensoren en Achteruitrijcamera's: Een Overzicht
Parkeersensoren van Ford helpen bij het in- en uitparkeren. Ingebouwde sensoren in de bumpers houden de afstand tot obstakels voor en achter de auto in de gaten. Deze kunnen gemakkelijk achteraf ingebouwd worden.
De achteruitrijcamera laat op een scherm in de middenconsole zien wat er zich achter de auto bevindt. Het systeem brengt niet alleen moeilijk zichtbare voorwerpen in beeld, maar tekent ook virtuele lijnen waarmee je gemakkelijker inparkeert, zelfs in de kleinste plaatsen. De camera wordt automatisch geactiveerd wanneer je de achteruitversnelling gebruikt.
Neem contact op met een specialist over de mogelijkheden om parkeersensoren in te bouwen of maak alvast een afspraak.
Lees ook: Opel Insignia achteruitrijcamera inbouwen
Aftermarket Achteruitrijcamera Installeren: Een Stap-voor-Stap Handleiding
Wanneer u een aftermarket achteruitrijcamera installeert, zijn er enkele belangrijke stappen en overwegingen:
- Aansluiting: Sluit de min (-) aan en de plus (+) aan op het achteruitrijlicht.
- Verloopstuk: Gebruik een verloopstuk van RCA naar de 4-polige Fakra HSD, aangezien de achteruitrijcamera vaak alleen een RCA-aansluiting heeft.
- Activering: Het is waarschijnlijk nodig om de camera te activeren met Forscan.
Forscan Instellingen: Welke instellingen precies aangepast moeten worden, kan variëren afhankelijk van het model en de camera. Raadpleeg de documentatie van uw camera en de Forscan handleiding voor de juiste instellingen.
Parkeerlijnen: Bij een aftermarket camera worden de parkeerlijnen door de camera zelf gegenereerd en over het camerabeeld geprojecteerd. Deze parkeerlijnen zitten ingebakken in het videosignaal. Bij sommige modellen is het mogelijk om de parkeerlijnen uit te schakelen door een draad door te knippen of te verbinden.
Parkeersensoren Integratie: Indien u parkeersensoren heeft, is het mogelijk dat deze niet automatisch op het scherm worden weergegeven. Raadpleeg het topic van uw Ford model voor meer informatie over de integratie van parkeersensoren.
Montage van de Achteruitrijcamera
Nadat het juiste systeem is gekozen, besteld en geleverd, kan worden begonnen met de montage. Test het systeem eerst los voordat u de achteruitrijcamera gaat inbouwen. Sluit de achteruitrijcamera aan op het systeem voordat de monitor wordt vastgezet of de camera wordt gemonteerd. Zo weet u zeker dat het beeld na montage van de camera aan de wensen voldoet.
Lees ook: Ford Garages: Nederland en Antwerpen
De kabelboom van de monitor sluit u om te testen even aan op het voertuig. Bij de montage van de camera is het van belang de juiste positie te bepalen. De functie van de camera zal de positie soms deels of helemaal bepalen. Zorg voor een vrij zichtveld naar datgene wat je in beeld wilt hebben.
Sluit de monitor aan door de kabelboom met het gewenste aansluitpunt te verbinden, dit kan eventueel via de sigarettenaansteker of rechtstreeks op de zekeringskast van het voertuig zijn. Hier sluit je de rode draad aan op de voeding (12/24 Volt) en de zwarte op de massa.
Vaak zijn er extra draden op het systeem, zogeheten triggerdraden. Wanneer bijvoorbeeld op de achteruitrijschakelaar aangesloten, zal bij achteruitrijden de bijbehorende camera automatisch in beeld komen.
Specifieke Camera's voor de Ford Transit Custom

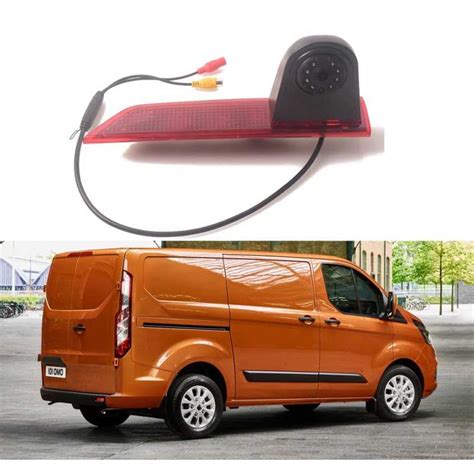

De middelgrote Ford Transit Custom is een veel verkochte bestelwagen. Met de Ford Transit Custom camera is het mogelijk een goed zicht achter deze bestelauto te krijgen. De camera kan zeer eenvoudig op de positie van het derde remlicht geplaatst worden.
De camera functioneert op de Europese standaard PAL. Het is mogelijk deze camera aan te sluiten aan een al aanwezige monitor in de Ford. Controleer hiervoor of deze een camera ingang heeft. Mocht je de Ford Transit Custom camera willen aansluiten op het aanwezige voertuig/navitatiesysteem van de Ford? Hiervoor hebben wij verschillende verloopkabels beschikbaar.
Lees ook: Kuga Problemen en Oplossingen
Er zijn verschillende modellen beschikbaar voor verschillende productiejaren en achterkanten (achterklep/deuren):
- Twee achteruitrijcamera versies voor de Ford Transit Custom met dubbele deuren:
- Eén voor modellen met ouderwetse verlichting in het derde remlicht (2012-mei 2016).
- Eén voor de modellen met LED verlichting in het derde remlicht (vanaf mei 2016) tot heden.
- Op modellen met achterklep en een derde remlicht met LED strip kan de standaard Ford Transit camera gebruikt worden.
Camera Specificaties:
- Haarscherpe SHARP lens
- Kijkhoek van ruim 120 graden
- Eenvoudige installatie op de positie van het derde remlicht
De beelden kunnen continu getoond worden, of geactiveerd zodra het voertuig in z’n achteruit wordt gezet.
Mercedes Achteruitrijcamera: Een Vergelijking
De Mercedes achteruitrijcamera schakelt zichzelf automatisch in als de auto in zijn achteruit wordt gezet. Het achteruitrijcamera beeld zal direct zichtbaar zijn op de display van uw auto. Wij bouwen een hoge kwaliteit achteruitrijcamera in die werkt op het originele Mercedes display van uw auto. Het achteruitrijcamera systeem dat wij inbouwen is niet van origineel Mercedes te onderscheiden.
Wij plaatsen een multimedia interface zodat er een externe bron op het originele Mercedes display kan worden aangesloten. Deze werkt nagenoeg hetzelfde als de originele Mercedes achteruitrijcamera. Deze is autospecifiek en heeft per Mercedes andere functionaliteiten zoals meedraaiende beeldlijnen of PDC weergaven.
In het camerabeeld kunnen beeldlijnen worden toegevoegd. Hierdoor is het een stuk eenvoudiger om de afstand van het object waarnaar u naar toe rijdt te bepalen. De Mercedes achteruitrijcamera is tevens in het bezit van Intelligent Parks Assist System (IPAS), ook wel meedraaiende beeldlijnen genoemd. Met deze functie zullen de beeldlijnen reageren op de stand van het stuurwiel.
Tabel: Vergelijking van Achteruitrijcamera Functionaliteiten
| Functionaliteit | Ford Custom (Aftermarket) | Mercedes (Origineel/Aftermarket) |
|---|---|---|
| Automatische activering | Ja, via achteruitrijlicht | Ja, bij inschakelen achteruitversnelling |
| Parkeerlijnen | Ingebakken in videosignaal (uitschakelbaar) | Optioneel, met IPAS (meedraaiend) |
| Integratie met parkeersensoren | Afhankelijk van model en instellingen | Ja, met PDC weergave |
| Montage | Positie derde remlicht of andere centrale positie | Geïntegreerd in originele display |
Let op: De genoemde accessoires zijn zorgvuldig geselecteerde accessoires van derden waarvoor mogelijk andere garantievoorwaarden gelden. Raadpleeg altijd uw Ford dealer voor de meest recente informatie.
