Het inbouwen van een achteruitrijcamera in je Opel Insignia kan een waardevolle upgrade zijn, die zowel de veiligheid als het comfort verhoogt. Een achteruitrijcamera helpt namelijk ongelukken voorkomen, doordat je als bestuurder een beter zicht hebt op de weg achter je. Je krijgt zicht op krappe parkeerplaatsen, obstakels of spelende kinderen.
In dit artikel bespreken we de benodigdheden, geven we een stapsgewijze handleiding en delen we enkele tips om het inbouwen van een achteruitrijcamera in je Opel Insignia zo soepel mogelijk te laten verlopen.

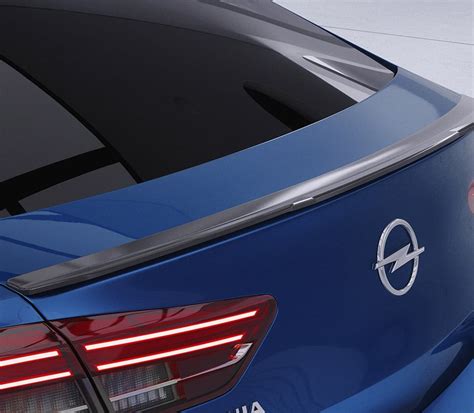

Installatie van een achteruitrijcamera op een Opel Insignia Sports Tourer
Benodigdheden voor de Installatie
Voor een succesvolle installatie heb je de volgende onderdelen en gereedschappen nodig:
- Een interface voor jouw model Insignia: Let goed op welk model radio je hebt (DVD800, DVD900, CD300 etc.).
- Een geschikte achteruitrijcamera: Kies een camera die compatibel is met de interface (NTSC/PAL ondersteuning).
- Gereedschap: Denk aan schroevendraaiers, dopsleutels (M10), plastic gereedschap om panelen los te maken, een trekveer, en eventueel een kroonsteentje.
Bij het kiezen van een camera, let op de volgende specificaties:
- Beeldkwaliteit: CCD camera's geven over het algemeen scherpere beelden dan CMOS camera's.
- IP-waarde: Kies minimaal IP68 voor een waterdichte camera die bestand is tegen continue waterbelasting.
Stappenplan voor de Installatie
Volg deze stappen om de achteruitrijcamera succesvol in te bouwen:
Lees ook: Ford Custom achteruitrijcamera installatie
1. Voorbereiding
Zorg ervoor dat je alle benodigde materialen en gereedschappen bij de hand hebt. Test het systeem los voordat je begint met de daadwerkelijke montage.
2. Binnenbekleding van de Achterklep Verwijderen
Om de bedrading van de achteruitrijcamera netjes weg te werken, moet de gehele binnenbekleding van de achterklep verwijderd worden:
- Zoek de boutjes aan de binnenzijde (onderkant) van de achterklep. Dit zijn er 3.
- Begin bovenaan met het loshalen van de 2 witte panelen. Deze zitten geklemd, dus trek ze voorzichtig los.
- Wanneer beide bovenpanelen verwijderd zijn, kan je beginnen met het grootste paneel. Ook deze zit vastgeklikt met klemmen.
- Aan de linker- en rechterkant zitten 2 klemmetjes boven elkaar bevestigd. Begin aan de bovenkant met loshalen om ze makkelijker los te krijgen.
3. Plastic Panelen aan de Buitenkant van de Achterklep Loshalen
Deze zitten vastgeschroefd met M10 moertjes en plastic pinnen. Let op dat je alle moertjes loshaalt en niet in de achterklep laat vallen.
Begin met de linker kant van dit paneel. De chrome strip en het gedeelte daaronder zitten aan elkaar vast! Probeer dit niet van elkaar te halen, want je maakt de boel kapot. Begin met een klein stukje, en ga zo steeds een klein stukje verder naar rechts met loshalen. Wanneer het niet verder lukt, ga je verder met de rechterkant. Het wil nog wel is helpen om de onderkant een beetje op te tillen/omhoog te drukken. Probeer steeds beetje bij beetje en hou geduld. Hij komt vanzelf los!
4. Camera Plaatsen

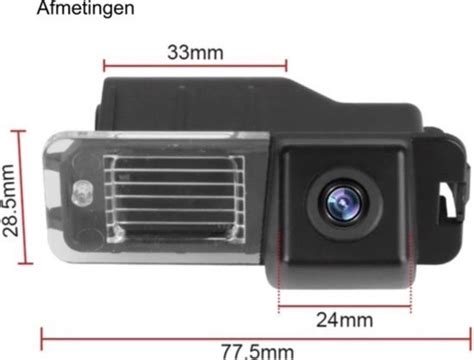

Demonteer Ă©Ă©n van de houders van de kentekenverlichting en plaats hier het houdertje met de achteruitrijcamera. Trek de kabels van de camera door het gat waar de stekker van de kentekenverlichting zit.
Lees ook: Complete gids voor het inbouwen van een achteruitrijcamera in een Dacia Duster
5. Bedrading Trekken
Trek de kabels van de achteruitrijcamera door de rubberen koker naar het dak. Haal de bekleding van het dak los en begeleid de draad naar de zijkant van de achterklep. Gebruik een trekveer om de kabels makkelijker door te voeren.
Sluit de + en - van de camera aan de rechterkant aan, en de videokabel (geel) aan de linkerkant. Leid de kabels over de dakbekleding en frommel ze onder het uiterste randje van de dakbekleding.
6. Achterlicht Kabel Aftakken
Haal de bekleding van de achterlicht kabel weg en zoek de groen/witte kabel. Knip deze door en zet er een kroonsteentje op om de kabel te verlengen naar voren. Deze kabel heb je nodig om de interface in te laten schakelen wanneer je in z’n achteruit rijdt.
7. Dashboard Demontage
Verwijder de glimmende panelen van het dashboard (deze zitten geklikt). Haal het display en het gehele console los (4 boutjes). Demonteer vervolgens de radio/cd-speler (ook met 4 boutjes). Trek de radio eruit en haal de stekkers aan de achterkant los.
8. Interface Aansluiten
Sluit de interface aan volgens de instructies van de fabrikant (in dit geval Xcarlink). Dit is een lastige klus, omdat er weinig ruimte is. Gebruik het gat aan de rechterkant van de radio om de kabels te manoeuvreren.
Lees ook: Achteruitrijcamera defect bij Kia Venga: wat nu?
9. Testen en Afstellen
Nadat alle kabels zijn aangesloten, test je of de achteruitrijcamera werkt. Pas indien nodig de resolutie aan via de dipswitches aan de achterkant van de interface.
10. Alles Terugplaatsen
Als alles werkt, kan je het dashboard en de bekleding van de achterklep weer terugplaatsen. Zorg ervoor dat alle kabels netjes zijn weggewerkt.
Extra Functies Toevoegen
Overweeg om een schakelaar te installeren tussen de continue 12V aansluiting en de switch. Hierdoor kan je de camera ook tijdens het rijden inschakelen, bijvoorbeeld om stoepranden te controleren of een zij-camera te gebruiken.
Achteruitrijcamera Systemen voor Bedrijfswagens
Een achteruitrijcamera is zeker een pré voor een bedrijfsauto. Door de laadruimte is er geen binnenspiegel en ben je afhankelijk van je spiegels. Een achteruitrijcamera biedt dan echt een meerwaarde, zeker op bouwplaatsen met veel obstakels.
Overzicht van Gebruikte Achteruitrijcamera's voor Opel Insignia
Hieronder een overzicht van recent aangeboden gebruikte achteruitrijcamera's voor de Opel Insignia:
| Model | Bouwjaar | Artikelnummer | Bijzonderheden | Prijs |
|---|---|---|---|---|
| Sports Tourer 1.5 Turbo 16V 165 | 2020 | 39136563 | Getest en in nette staat | € 89,00 |
| Sports Tourer 1.5 Turbo 16V 165 | 2020 | 39136563 | BTW-factuur met korting mogelijk | € 100,00 |
| Sports Tourer 1.6 Turbo 16V 200 | 2019 | 84088405 | 1 stekker, 5 draden | € 75,00 |
| Sports Tourer 2.0 CDTI 16V | 2019 | 84088405 | Voor 360 zicht | € 100,00 |
| Sports Tourer 1.6 CDTI 16V 136 | 2018 | 39136563 | Opel Insignia B | € 150,00 |
| Sports Tourer 2.0 GSi Turbo 16V 4x4 | 2017 | 84088405 | Voor 360 zicht, RPO UVH | € 100,00 |
| Insignia | 2017 | 39136563 | 6-PLG Station | € 115,00 |
| Grand Sport 2.0 CDTI 16V 4x4 | 2020 | 23292533 | Model na 2018, zit in de achterbumper | Prijs op aanvraag |
Het inbouwen van een achteruitrijcamera in je Opel Insignia is een project dat tijd en geduld vereist, maar het resultaat is een veiliger en comfortabeler rijervaring. Volg deze stappen zorgvuldig en geniet van het gemak en de veiligheid die een achteruitrijcamera biedt.
