De parkeerhulp is een assistentiesysteem dat de bestuurder ondersteunt bij het manoeuvreren en parkeren en hem waarschuwt voor obstakels in de directe omgeving van het voertuig. De elektronische parkeerhulp is een bestuurdersassistentiesysteem, maar kan de aandacht van de bestuurder niet vervangen. Bij een slechte geluidsreflectie kunnen er als gevolg van fysieke grenzen ook bij de ultrasone meting dode zones in de objectregistratie ontstaan.

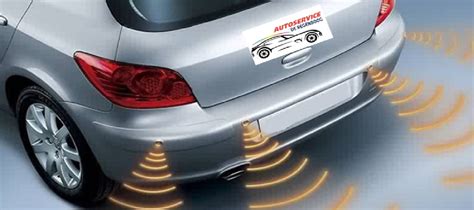

De klassieke parkeerhulp werkt met ultrasoon geluid dat wordt uitgezonden door verschillende sensoren. Als er een obstakel wordt gedetecteerd, wordt de bestuurder hier visueel of akoestisch op gewezen. Hoe meer ultrasone sensoren er verdeeld over de breedte van het voertuig zijn geïnstalleerd, hoe nauwkeuriger het meetresultaat zal zijn.
De aanduiding van de fabrikant voor de puur akoestische parkeerhulp is Park Distance Control (PDC). De parkeerhulp wordt geactiveerd, zodra de achteruitversnelling wordt ingeschakeld.
Hoe Werkt de Parkeerhulp?
De in de bumper gemonteerde ultrasone sensoren zenden in de gecombineerde zend- en ontvangstmodus een aantal ultrasone impulsen uit. De door een obstakel gereflecteerde signalen (echo) worden door de ultrasone sensoren weer opgevangen, versterkt en als digitale informatie doorgestuurd naar het regelapparaat. Op basis van het tijdsverschil van de signalen wordt in het regelapparaat met behulp van een algoritme de afstand tot het obstakel bepaald.
In de ontvangstmodus ontvangt een ultrasone sensor ook de signalen van naburige ultrasone sensoren. Zo kan het regelapparaat de signalen van meerdere sensoren evalueren en de minimale afstand berekenen. De akoestische afstandswaarschuwing begint op een afstand van 160 cm. De frequentie van het geluidssignaal verandert naarmate de afstand tot het obstakel kleiner wordt. Als de afstand kleiner is dan 20 cm, klinkt er een ononderbroken geluidssignaal.
Lees ook: EPC voor Mercedes: Een diepgaande blik
Het PDC-regelapparaat stuurt de afzonderlijke ultrasone sensoren en de geluidssignaalgever aan. Elke sensor heeft zijn eigen elektronica en is met een datakabel verbonden met het regelapparaat.
Componenten van een ultrasone sensor:
- Ontkoppelingselement
- Membraan
- Elektrische aansluiting
De signaalgever wordt aangestuurd door het regelapparaat en genereert met behulp van een piëzo-elektrisch keramisch materiaal samen met de resonator een geluidsfrequentie (ca.
Bij voertuigen met een in de fabriek gemonteerde aanhangerkoppeling wordt het PDC-systeem bij gebruik van de aanhanger niet geactiveerd. De verantwoordelijkheid bij het parkeren en andere manoeuvres berust uitsluitend bij de chauffeur!
Mogelijke Oorzaken van een Defecte Parktronic
De ultrasone sensoren en de werking van het systeem worden bewaakt door het hiervoor bedoelde regelapparaat. Optredende fouten worden opgeslagen in het storingsgeheugen van het regelapparaat en kunnen met een geschikt diagnoseapparaat worden uitgelezen. Met deze functie kunnen de in het storingsgeheugen opgeslagen storingscodes worden uitgelezen. Voor de foutopsporing kunnen systeemspecifieke schakelschema's uit de voertuiginformatie worden gebruikt.
Lees ook: Gids voor Zekeringen Mercedes Vito W638
Om een adequate werking van het PDC-systeem te waarborgen, moeten de ultrasone sensoren in de bumpers schoon en ijsvrij worden gehouden. In de meeste gevallen zijn de zichtbare oppervlakken van de ultrasone sensoren gelakt in de kleur van het voertuig. Om storingen in de werking te voorkomen, worden er hiervoor door de voertuigfabrikanten voertuigspecifieke voorschriften gegeven. Zo mag volgens Volkswagen de lakdikte aan de voor- en zijkant van het membraan niet meer dan 125 µm bedragen.
Belangrijk: Bij het inbouwen van de ultrasone sensor moet ervoor worden gezorgd dat het ontkoppelingselement goed op zijn plaats komt te zitten.
Veiligheidsinstructies en Reparatie
Reparatiewerkzaamheden aan elektrische systemen in het voertuig mogen alleen worden uitgevoerd door geschoolde vakmensen. Verkeerd uitgevoerde reparaties kunnen systeemuitval en ernstig persoonlijk letsel tot gevolg hebben. Neem bij reparaties aan elektrische systemen altijd de veiligheidsvoorschriften en montage-instructies van de betreffende systeem- of voertuigfabrikant in acht.
De volgende technische informatie en praktische tips zijn ontwikkeld om autogarages bij hun werkzaamheden professioneel te ondersteunen.
Hoe een parkeersensor te diagnosticeren
