Welkom bij dit artikel over het reviseren van een cilinderkop. Of je nu een voertuigliefhebber bent of gewoon meer wilt leren over motoronderhoud, dit artikel biedt je alle informatie die je nodig hebt. We zullen uitleggen wat een cilinderkop is, waarom regelmatige revisie belangrijk is, en hoe het revisieproces in zijn werk gaat.
Wat is een Cilinderkop?
De cilinderkop is een essentieel onderdeel van een verbrandingsmotor. De cilinderkoppakking is tussen het motorblok en de cilinderkop bevestigd en heeft de taak om stevig en gasdicht de twee delen met elkaar te verbinden, zodat brandstofdampen en uitlaatgassen - en natuurlijk motorolie en koelwater - niet uit kan lekken.
Waarom is Cilinderkop Revisie Belangrijk?
Een cilinderkoppakking is verrassend goedkoop, vooral als je bedenkt wat het onderdeel allemaal moet doorstaan. Het is daarom niet verwonderlijk dat ze een beperkte levensduur hebben. Vooral overbelasting ten gevolge van buitengewone hitte, zoals bijvoorbeeld op kan treden wanneer het koelsysteem defect is, leidt al snel tot beschadiging. Ook lekkende en druipende brandstof injectoren of een verkeerd ontstekingstijdstip zijn veel voorkomende oorzaken van lekkende cilinderkoppakkingen.
Als je de cilinderkop niet laat reviseren, kunnen er verschillende problemen ontstaan. De pakking heeft de neiging om te gaan lekken, vooral in oudere auto's. Een goed gereviseerde cilinderkop kan vele kilometers meegaan, maar de levensduur kan variëren afhankelijk van factoren zoals rijstijl en onderhoud.
Wanneer Moet de Cilinderkoppakking Worden Vervangen?
De cilinderkoppakking wordt over het algemeen vervangen wanneer dat nodig of mogelijk is. In de volgende gevallen moet het onderdeel sowieso vervangen worden: als er olie of koelwater uit de motor lekt, het kooldioxidegehalte in de koelvloeistof toeneemt, rook in de uitlaatgassen vormt of koelvloeistof in de olie of olie in de koelvloeistof loopt. Verwijder de dop en controleer of er waterdruppels gevormd zijn aan de onderkant. De consistentie kan ook worden gecontroleerd met de oliepeilstok. Als er olie in het koelwatercircuit komt, wordt het koelmiddel aanvankelijk dikker en uiteindelijk krijgt het een bruinachtige kleur.
Lees ook: Kleine autoschade zelf oplossen
Rookwalmen bij de uitlaat, een verhoogd olie- of koelvloeistofgebruik en lagere motorprestaties evenals waarschuwingen van de olie- en koelvloeistoftemperatuursensoren duiden ook op een probleem met de cilinderkoppakking. Over het algemeen gaan cilinderkoppakkingen ongeveer 150.000 kilometer mee - of ongeveer 10 jaar, vooral oudere auto’s krijgen vaak te maken met lekkende motoren. Overigens worden cilinderkoppakkingen ook vervangen wanneer de cilinderkop om welke reden dan ook uit de auto verwijderd wordt.

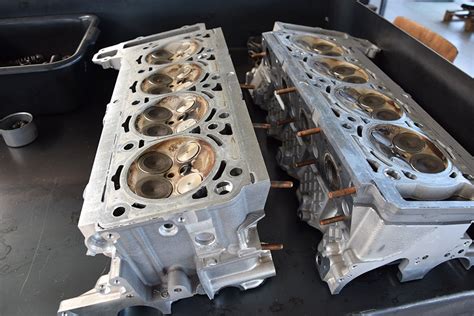

Het Revisieproces in Stappen
Tijdens revisie worden verschillende stappen genomen. Eerst wordt de cilinderkop gedemonteerd en worden versleten onderdelen vervangen. Hieronder volgt een overzicht van de stappen die doorgaans worden genomen bij het reviseren van een cilinderkop:
- Inspectie: De cilinderkop wordt afgeperst om te controleren of er haarscheurtjes aanwezig zijn en of cilinderkop vormafwijkingen bevat.
- Vlakken: De cilinderkop wordt bewerkt "gevlakt" als deze krom is.
- Onderdelen Controle: De kleppen, klepstelen, klepzetels, klepgeleiders en klepveren worden op slijtage en conditie gecontroleerd.
- Vervanging: Onderdelen die onder de maat zijn of vorm fouten bevatten worden vervangen.
- Reiniging: De oppervlakten worden gereinigd met een geschikt materiaal, dat wil zeggen ofwel een gumschijf of schuurpapier met een korrelgrootte die niet groter is dan P 100.
- Montage: De cilinderkop wordt vervolgens ingebouwd en vastgedraaid, waarbij de instructies van de fabrikant gevolg worden voor het koppel en de rotatiehoek en de juiste volgorde. Hiervoor zijn nieuwe cilinderkopbouten nodig. Vervolgens kunnen alle andere onderdelen weer op hun plaats gezet worden.
Het is belangrijk om de kopbouten vanuit het midden naar buiten toe aan te halen, zo voorkom je spanning in de kop. Ook trekken wij de kopbouten niet in één keer op de juiste spanning maar in drie stappen.
Let op: Let er echter wel op dat je, wanneer je met de cilinderkop aan de slag gaat, ook de dikte van de cilinderkoppakking aan moet passen om eenzelfde druk binnen de verbrandingskamer te garanderen. Als dit niet gebeurt, kan het onderdeel gaan kloppen met mogelijk catastrofale gevolgen voor de motor.
Risico's van het Rijden met een Versleten Cilinderkop
Ja, rijden met een versleten cilinderkop kan verschillende risico’s met zich meebrengen. De koppeling kan gaan slippen, wat betekent dat de kracht niet goed wordt overgebracht naar de wielen.
Lees ook: Volvo motorcontrolelampje zelf resetten
Kosten en Duur van een Cilinderkop Revisie
De duur van een cilinderkop revisie kan variëren, afhankelijk van het type voertuig en de staat van de cilinderkop. De kosten van een cilinderkop revisie kunnen variëren, afhankelijk van het type voertuig en de benodigde onderdelen.
Zelf Reviseren of Uitbesteden?
Het vervangen van de cilinderkoppakking is een van de meest complexe taken die in een normale garage uitgevoerd kan worden. Een garage heeft vaak tot wel twee dagen nodig om een cilinderkoppakking te vervangen. We raden daarom aan om een gespecialiseerde werkplaats op te zoeken.
Hobbymonteurs kunnen in hun eigen garage de cilinderkoppakking niet vervangen. Ook in een huurgarage wordt het lastig om de pakking te vervangen, zelfs als je genoeg ervaring hebt. Er is namelijk veel speciaal gereedschap nodig. Dit omvat onder andere instelgereedschap voor de nok en krukas of een precieze haarliniaal om de oppervlakten te controleren. Ook is perslucht noodzakelijk om de kanalen te reinigen.
Kosten: Je kunt altijd een viercijferige som verwachten bij het vervangen van de cilinderkoppakking, zelfs als je de pakking vooraf gunstig aanschaft. De enorme kosten roepen ook de vraag op of dit überhaupt nog de moeite waard is, vooral bij oudere auto’s die nog een apk-keuring moeten ondergaan.
Alternatieven voor Revisie
Een motorrevisie is niet in alle gevallen zinvol. Als alle motoronderdelen al sterk versleten zijn, is vervanging van de motor vaak een goed alternatief. Met kosten vanaf 5000 euro zijn volledig nieuwe motoren vaak hoger geprijsd dan motorrevisies. Na overleg met de werkplaats is het vaak mogelijk om een motor te installeren die door de fabrikant is gereviseerd.
Lees ook: Complete gids voor Peugeot 308 trekhaak installatie
Mercedes w111 M129 motor revisie cilinderkop
Flowen van Cilinderkoppen
Vaak genoeg hoor je in topsport (race, tractorpulling, supermotard ed.) van geflowde cilinderkoppen. Echt een kop flowen is verschrikkelijk moeilijk; stel dat een cilinder bij 1 mm lift een afwijkende flow heeft ten opzichte van de andere cilinders, wat ga je dan doen?
Volgens mij is dat toch die schreeuwerige Amerikaan "Motoman" die beweert dat de hele wereld het verkeerd doet? Ach wat dit betreft heeft hij wel wat gelijk, alleen verwoord hij het wat extreem: gladder en meer doorgang is niet altijd goed en kan ook vaak negatief uitwerken.
Theorieen over wel/niet glad zijn van kanalen. In de tweetakt moet zoiets een spiegel zijn, in 4 takt brengt men zelfs soms expres oneffenheden aan voor de wervelingen aldaar.
Marcel Racing Sport Revisie Werkzaamheden
"Goed Revisie werk, voldoet niet onder aan nieuwe onderdelen. Werkt kosten besparend en is bewust omgaan met het milieu!"Je kunt bij ons terecht voor diverse revisie werkzaamheden, een veeltal bedrijven en particulieren binnen en buiten onze regio hebben en maken veelvuldig gebruik van deze dienst -en.Wij hebben dit onderverdeeld in bovenblok en onderblok revisie-s, natuurlijk voeren wij ook completen motorblok revisies uit.
Overzicht van Revisie Werkzaamheden
| Onderdeel | Werkzaamheden |
|---|---|
| Cilinderkop | Afpersen, vlakken, controle kleppen, klepstelen, klepzetels, klepgeleiders en klepveren |
| Krukas | Slijpen naar ondermaat |
| Cilinder-eenheid | Boren naar overmaat, honen, inpersen cilinderbussen |
| Drijfstang | Vervangen drijfstang big-end lagerschalen, inpersen nieuwe smal-end lagerbus |
| Oliepomp | Reviseren of vervangen |
| Gasklephuis, Carburateur | Reviseren bij slijtage of defecte sensoren |
