Parkeersensoren in BMW automodellen zijn onderhevig aan natuurlijke slijtage en moeten regelmatig gecontroleerd en indien nodig vervangen worden. In deze handleiding bespreken we de installatie van parkeersensoren en andere relevante sensoren in een BMW E36.
Temperatuursensor Installeren
Sinds de aanschaf van een BMW E36 Coupe (bj 92), ontbreekt de sensor voor het meten van de buitentemperatuur. Naast de linker koplamp hangen 2 draadjes los en het display in de auto geeft -37 graden aan.
Dezelfde sensor zou ook in de volgende types moeten zitten: 3' E36, 5' E34, 7' E32, 8' E31, Z3 E36, 3' E30. Het BMW bestelnr is: 65 81 8 350 779 of oud: 65 81 1 383 204.
Het is een gewone NTC sensor. Bij 20grdC is de waarde ongeveer 2,4K. Bij -10 graden is het ongeveer +/-9K en bij 80 graden is het +/-300ohm. Met een potmeter van 10k zou je wat moeten zien gebeuren op het dashboard. Meet anders eerst zonder potmeter de spanning op de draden, die moet meer dan 4v zijn met een DMM.
Stappen voor het testen en vervangen van de temperatuursensor:
Lees ook: Functie krukassensor E36
- Controleer de spanning op de draden (Bruin-Grijs en Bruin-Oranje), deze moet ongeveer 4,5 V zijn.
- Overbrug de draden met een potentiometer en regel deze bij; de spanning zou moeten zakken.
- Als de aanduiding -37 op het display blijft staan, is er mogelijk iets mis met de elektrische installatie.
Als de temperatuur sensor direct naar de klok gaat, is het mogelijk dat er iets stuk is in de klok zelf. Het nalopen van de soldeereilandjes kan helpen.
Boordcomputer (OBC) Installeren
Voor het installeren van een boordcomputer (OBC) zijn er een paar dingen waar je rekening mee moet houden. Bij sommige modellen is het plug & play, maar dit is alleen als je een digitale klok hebt. Bij sommige modellen zit de bekabeling fabrieksaf er in.
Je kan controleren of je alles fabrieksaf hebt door het klokje en opbergvakje eruit te nemen. Dan het onderste opberg vakje, samen met de sigaretten aansteker, en eventuele andere knopjes die er zitten. Je zou dan een 8/ 7 polige stekker moeten zien, met een bosje draden.
Installatie stappen:
- Controleer of de bekabeling al aanwezig is achter de sigarettenplug.
- Trek een draad voor de temperatuursensor.
- Sluit de extra kabels aan op de zekeringkast, de starter en de sensor.
Aan de temperatuursensor zitten 3 kabels, vaak een blauwe en een geel/bruine om elkaar heen gewikkeld.
Lees ook: Skoda Fabia ABS Sensor Problemen?
Park Distance Control (PDC) Installeren
Het is mogelijk om PDC aan de voorkant van een BMW te installeren, zelfs als deze alleen aan de achterkant aanwezig is. Dit kan een kosteneffectief alternatief zijn voor dure professionele installaties.
Tips voor PDC installatie:
- Informeer bij autoschadebedrijven naar complete sets.
- Vraag naar de mogelijkheden voor het spuiten van de bumper en het maken van de gaten voor de PDC sensoren.

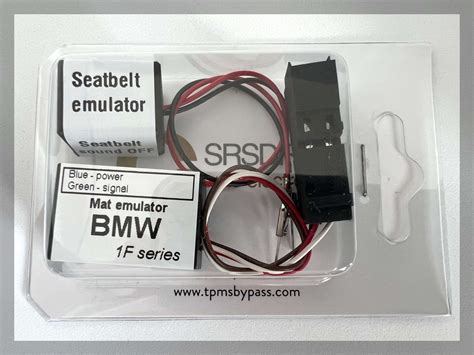

Diagnostische Passagiersstoel Mat Sensor / Emulator
De BMW passagiersstoelmat emulator is een diagnostische hulpmiddel dat de goede werking van de passagiersstoel mat in het SRS-systeem simuleert. De emulator stuurt het stoelbezettingssignaal en zorgt ervoor dat het SRS en de airbag systeem weer werken, zodat de diagnose uitgevoerd kan worden.
Dankzij deze emulator kan diagnose uitgevoerd worden om:
- De passagiersstoelmat fouten te bevestigen of uit te sluiten.
- Schade aan de harnassen of stekkers van kabels die de mat met de controller verbinden te controleren.
- Andere computerfouten te tonen die eerder door het diagnoseprogramma onvindbaar waren.
Belangrijke opmerkingen:
Lees ook: E90 Regensensor Werking
- De emulator is een diagnostisch hulpmiddel en dient gebruikt te worden om te controleren of de SRS fout daadwerkelijk door een beschadigde mat is veroorzaakt.
- De emulator helpt niet wanneer er een ander element of component in de auto defect is.
- Na het plaatsen van de emulator mag u geen kinderzitje in de passagiersstoel zetten.
Installatie van de Passagiersstoel Mat Sensor / Emulator
- Zorg dat het contact uit staat.
- Zoek onder de passagiersstoel naar de SBE stekker.
- Haal de stekker eruit en sluit in plaats daarvan de stoelmat emulator aan.
Na de montage van de BMW Passagiersstoel Mat Sensor / Emulator zal de airbagmat fout automatisch verdwijnen en het SRS lampje zal uitgaan. Mocht na het starten van de auto dit niet gebeuren dan moet de fout gewist worden met speciale diagnostische apparatuur.
Achteruitrijsensoren
Met een uitgebreide keuze aan Achteruitrijsensoren voor BMW spreekt de shop Auto-onderdelenexpert een breed gewaaierd klantenspectrum aan. Het assortiment omvat momenteel ca. 1046 artikelen, die aan een aantrekkelijke prijs-prestatieverhouding online verkrijgbaar zijn. BMW PDC sensoren van OEM-kwaliteit zijn zowel voor private autohobbyisten als industriële klanten bedoeld.
Signaal voor achteruitrijlichten aansluiten:
Het systeem moet je aansluiten op je achteruitrijlichten. Misschien is het mogelijk om via de aansluiting van de trekhaak een signaal te krijgen.
Links achter de luikje zit de stekker van de bedrading (misschien in de D-stijl, dan die plastic bekleding losnemen). Even testen op welke draad stroom staat bij ingeschakelde achteruit. Daar sluit je hem aan. Deze draad loopt (in een kabelboom) via de scharnieren en komt onder het dak terecht.
🔧 Hoe installeer ik Parkeer Afstands Controle (PDC) op mijn BMW E36? (DIY)
| Temperatuur (°C) | Weerstand (KΩ) |
|---|---|
| 20 | 2.4 |
| -10 | +/- 9 |
| 80 | +/- 0.3 |
