De Park Distance Control (PDC) is een essentieel assistentiesysteem in moderne auto's, dat bestuurders helpt bij het manoeuvreren en parkeren. Wanneer dit systeem faalt, kan dat frustrerend en soms zelfs gevaarlijk zijn. In dit artikel bespreken we de mogelijke oorzaken van PDC-storingen in de BMW E60 en bieden we praktische tips voor diagnose en oplossingen.
Hoe Werkt PDC Eigenlijk?
De klassieke PDC werkt met ultrasoon geluid dat wordt uitgezonden door verschillende sensoren. Als er een obstakel wordt gedetecteerd, wordt de bestuurder hier visueel of akoestisch op gewezen. Hoe meer ultrasone sensoren er verdeeld over de breedte van het voertuig zijn geïnstalleerd, hoe nauwkeuriger het meetresultaat zal zijn.
Ultrasone Sensoren en Hun Functie
De in de bumper gemonteerde ultrasone sensoren zenden in de gecombineerde zend- en ontvangstmodus een aantal ultrasone impulsen uit. De door een obstakel gereflecteerde signalen (echo) worden door de ultrasone sensoren weer opgevangen, versterkt en als digitale informatie doorgestuurd naar het regelapparaat. Op basis van het tijdsverschil van de signalen wordt in het regelapparaat met behulp van een algoritme de afstand tot het obstakel bepaald.
In de ontvangstmodus ontvangt een ultrasone sensor ook de signalen van naburige ultrasone sensoren. Zo kan het regelapparaat de signalen van meerdere sensoren evalueren en de minimale afstand berekenen. De akoestische afstandswaarschuwing begint op een afstand van 160 cm. De frequentie van het geluidssignaal verandert naarmate de afstand tot het obstakel kleiner wordt. Als de afstand kleiner is dan 20 cm, klinkt er een ononderbroken geluidssignaal.
Het PDC-regelapparaat stuurt de afzonderlijke ultrasone sensoren en de geluidssignaalgever aan. Elke sensor heeft zijn eigen elektronica en is met een datakabel verbonden met het regelapparaat.
Lees ook: BMW Dynamic Drive: een diepgaande analyse.
Componenten van het PDC-systeem
- Ontkoppelingselement
- Membraan
- Elektrische aansluiting
De signaalgever wordt aangestuurd door het regelapparaat en genereert met behulp van een piëzo-elektrisch keramisch materiaal samen met de resonator een geluidsfrequentie (ca.
Veelvoorkomende Symptomen van een PDC Storing
Een veelvoorkomend probleem bij BMW E60 is een foutmelding van de parkeersensoren tijdens het parkeren. Het LED-lampje van de knop om de parkeersensoren aan de voorkant te activeren, kan knipperen. Het beeldscherm van de auto geeft mogelijk wel een beeld weer, maar zonder optische en akoestische signalen. Tegelijkertijd kan er een melding van "PDC failure" op het scherm verschijnen. Soms werkt het systeem bij de volgende parkeerpoging weer normaal.
Symptomen van een PDC storing kunnen zijn:
- Knipperend LED-lampje van de PDC-knop
- Geen optische of akoestische signalen
- "PDC failure" melding op het beeldscherm
- Intermitterend functioneren van het systeem
Mogelijke Oorzaken van PDC Storingen
Er zijn verschillende factoren die kunnen leiden tot een PDC storing in een BMW E60. Hieronder volgt een overzicht van de meest voorkomende oorzaken:
Defecte Sensoren
Een van de meest voorkomende oorzaken van PDC storingen is een defecte sensor. Elke sensor heeft zijn eigen elektronica en kan individueel falen. Een sensor die niet meer correct functioneert, kan het hele systeem ontregelen.
Lees ook: Oorzaken DSC storingen BMW
Achterparkeersensoren testen met een multimeter
Om te controleren of een sensor defect is, kun je de volgende stappen volgen:
- Zet de auto in de "P" (Parkeren) stand.
- Activeer de PDC met de knop onder de climate control knoppen.
- Ga met je oor dichtbij elke sensor staan en luister.
- Een werkende sensor maakt een zacht tikkend geluid.
- Een sensor die niet tikt of zachter tikt dan de andere, is waarschijnlijk defect.
Bekabeling en Connectoren
Een andere mogelijke oorzaak is een probleem met de bekabeling of connectoren van de sensoren. Corrosie, draadbreuken of losse connecties kunnen de signalen verstoren en leiden tot een storing in het systeem.

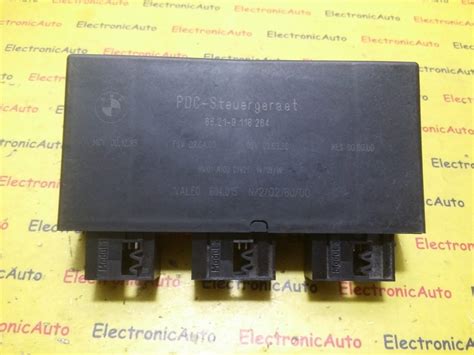

Regelapparaat (PDC Module)
Het regelapparaat, ook wel PDC module genoemd, is het brein achter het systeem. Als deze module defect is, kan dit leiden tot diverse problemen, waaronder het volledig uitvallen van de PDC. Dit is vaak het eerste punt van verdenking bij storingen aan zowel voor- als achterzijde van het systeem.
Vervuiling en Beschadiging
Vuil, ijs en andere verontreinigingen kunnen de sensoren blokkeren en hun werking belemmeren. Het is belangrijk om de sensoren schoon en ijsvrij te houden om een adequate werking van het PDC-systeem te waarborgen. In de meeste gevallen zijn de zichtbare oppervlakken van de ultrasone sensoren gelakt in de kleur van het voertuig. Om storingen in de werking te voorkomen, worden er hiervoor door de voertuigfabrikanten voertuigspecifieke voorschriften gegeven. Zo mag volgens Volkswagen de lakdikte aan de voor- en zijkant van het membraan niet meer dan 125 µm bedragen.
Lees ook: Oorzaken parkeerrem problemen
Aanhangerkoppeling
Bij voertuigen met een in de fabriek gemonteerde aanhangerkoppeling wordt het PDC-systeem bij gebruik van de aanhanger niet geactiveerd.
Diagnose Stellen: Zo Pak Je Het Aan
Het diagnosticeren van een PDC storing kan soms lastig zijn, maar met de juiste aanpak kun je de oorzaak vaak achterhalen.
Uitlezen van Foutcodes
De eerste stap bij het diagnosticeren van een PDC storing is het uitlezen van de foutcodes met behulp van een geschikt diagnoseapparaat. De ultrasone sensoren en de werking van het systeem worden bewaakt door het hiervoor bedoelde regelapparaat. Optredende fouten worden opgeslagen in het storingsgeheugen van het regelapparaat en kunnen met een geschikt diagnoseapparaat worden uitgelezen.
Visuele Inspectie
Controleer de sensoren op zichtbare schade of vervuiling. Maak de sensoren schoon en zorg ervoor dat er geen ijs of vuil aanwezig is.
Sensor Testen
Zoals eerder beschreven, kun je de sensoren testen door te luisteren naar het tikkende geluid. Een sensor die niet tikt, is waarschijnlijk defect.
Bekabeling Controleren
Inspecteer de bekabeling en connectoren van de sensoren op beschadigingen of corrosie. Zorg ervoor dat alle connecties goed vast zitten.
PDC Module Testen
Het testen van de PDC module kan complexer zijn en vereist vaak specialistische apparatuur. Als je vermoedt dat de module defect is, kun je deze laten testen door een BMW specialist.
Oplossingen voor PDC Storingen
Afhankelijk van de oorzaak van de storing, zijn er verschillende oplossingen mogelijk.
Sensor Vervangen
Als een sensor defect is, moet deze worden vervangen. Via eBay kun je nieuwe sensoren in de juiste kleur bestellen in Duitsland. Het vervangen van een sensor is een relatief eenvoudige klus die je zelf kunt uitvoeren.
Bekabeling Repareren of Vervangen
Als de bekabeling beschadigd is, kan deze worden gerepareerd of vervangen. Zorg ervoor dat je de juiste kabelboom gebruikt en dat alle connecties goed vast zitten.
PDC Module Vervangen
Als de PDC module defect is, moet deze worden vervangen. Dit is een complexere klus die je het beste kunt overlaten aan een BMW specialist. De module moet mogelijk ook worden gecodeerd om correct te functioneren.
Software Updates
In sommige gevallen kan een software update van de PDC module de problemen verhelpen. Dit kan worden gedaan door een BMW dealer of een specialist met de juiste apparatuur.
Onderhoud en Preventie
Om PDC storingen te voorkomen, is het belangrijk om het systeem goed te onderhouden:
- Houd de sensoren schoon en ijsvrij.
- Controleer regelmatig de bekabeling en connectoren.
- Laat de PDC module periodiek controleren door een specialist.
Wanneer een Specialist Raadplegen?
Hoewel veel PDC problemen zelf op te lossen zijn, zijn er situaties waarin het raadzaam is om een specialist te raadplegen:
- Als je geen ervaring hebt met het repareren van auto-elektronica.
- Als je de oorzaak van de storing niet kunt achterhalen.
- Als de PDC module vervangen of gecodeerd moet worden.
BMW specialisten beschikken over de juiste kennis, ervaring en apparatuur om complexe PDC problemen op te lossen. Ze kunnen ook advies geven over onderhoud en preventie.
Praktische Tips en Ervaringen van BMW E60 Rijders
Veel BMW E60 rijders hebben ervaring met PDC storingen en delen graag hun tips en oplossingen:
- Luisteren naar het tikkende geluid: Dit is een eenvoudige manier om defecte sensoren te identificeren.
- Contactspray vermijden: Gebruik geen contactspray op de sensoren, dit kan ze beschadigen.
- Accu controleren: Een zwakke accu kan soms leiden tot vage storingen in het PDC systeem.
Tabel: Mogelijke Oorzaken en Oplossingen van PDC Storingen
| Oorzaak | Symptomen | Oplossing |
|---|---|---|
| Defecte sensor | Geen tikkend geluid, "PDC failure" melding | Sensor vervangen |
| Beschadigde bekabeling | Intermitterende storing, "PDC failure" melding | Bekabeling repareren of vervangen |
| Defecte PDC module | Volledige uitval van PDC, geen signalen | PDC module vervangen en coderen |
| Vervuilde sensoren | Verminderde detectie, valse meldingen | Sensoren reinigen |
| Software probleem | Vage storingen, onregelmatig functioneren | Software update uitvoeren |
Door de bovenstaande tips en adviezen te volgen, kun je de oorzaak van een PDC storing in je BMW E60 achterhalen en de juiste oplossing vinden. Dit zorgt voor een veilige en comfortabele rijervaring.
